邦慕恩灰浆机

金属喷枪

适用于最大颗粒直径为8mm的基层砂冰镇喷涂、厚层喷涂、保温砂浆、现场搅拌砂浆，也适用于预拌干混砂浆。最大排量40l/min,空气需求200－400l/min。这3种喷枪都带ID35mm的公接头及双空气球阀。

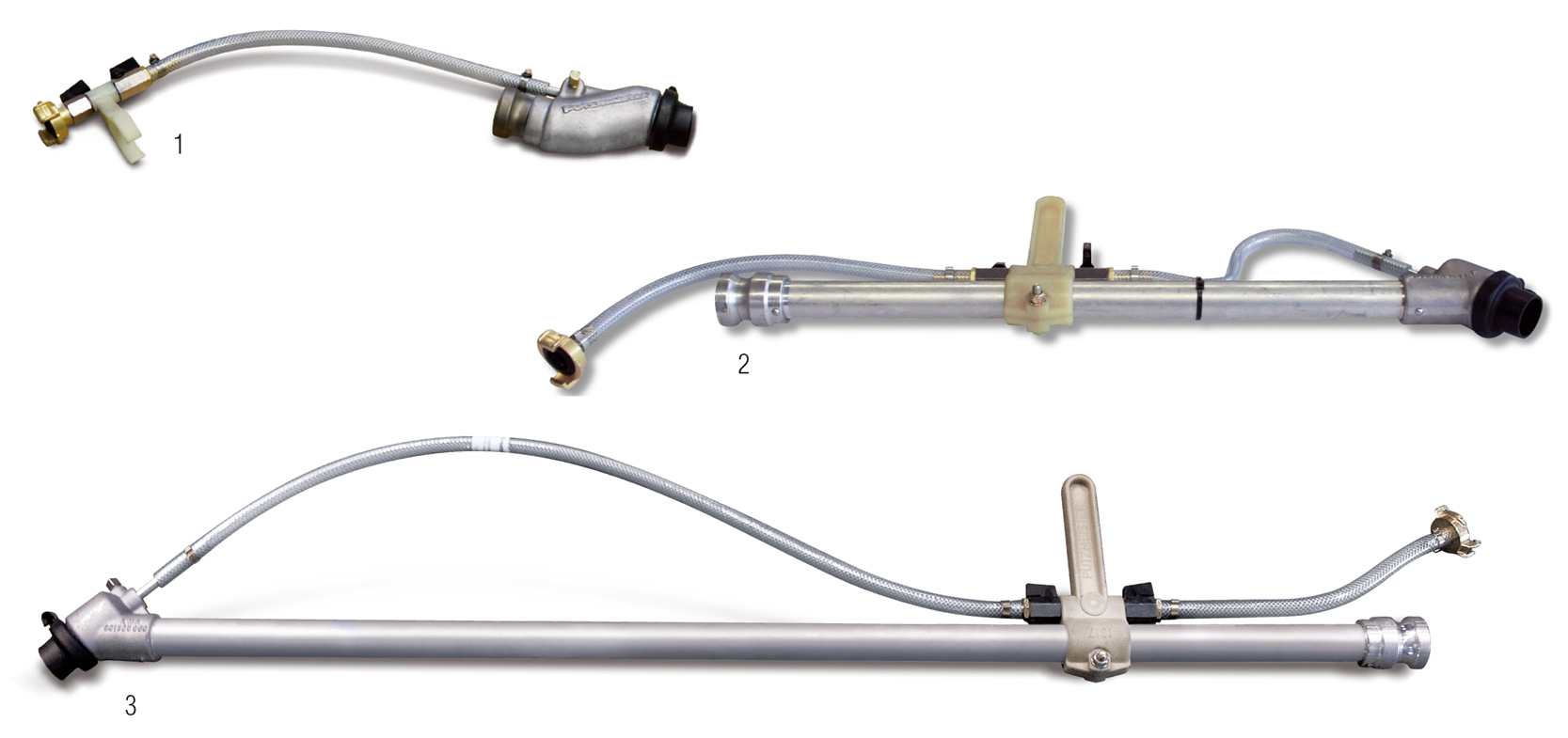

型号	喷嘴	参考图片	零件号
短，185mm，直	20/16mm	1	001 306.004
短，700mm，有弯度	20/16mm	2	209 307.009
长，1300mm，有弯度	20/16mm	3	209 308.008
